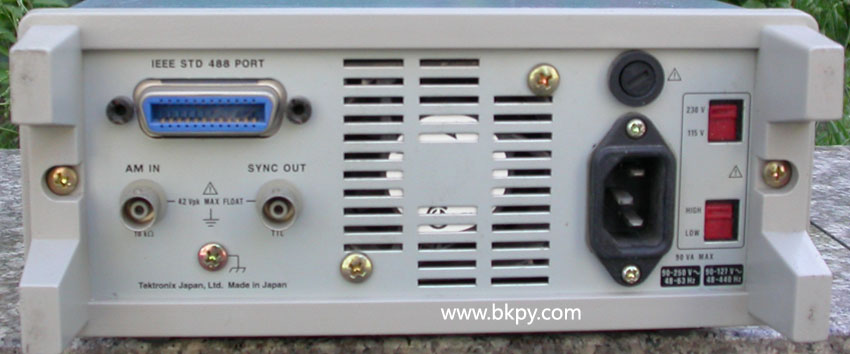

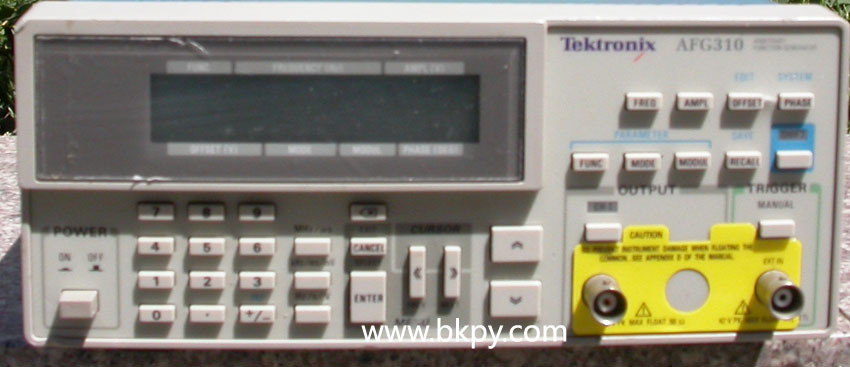

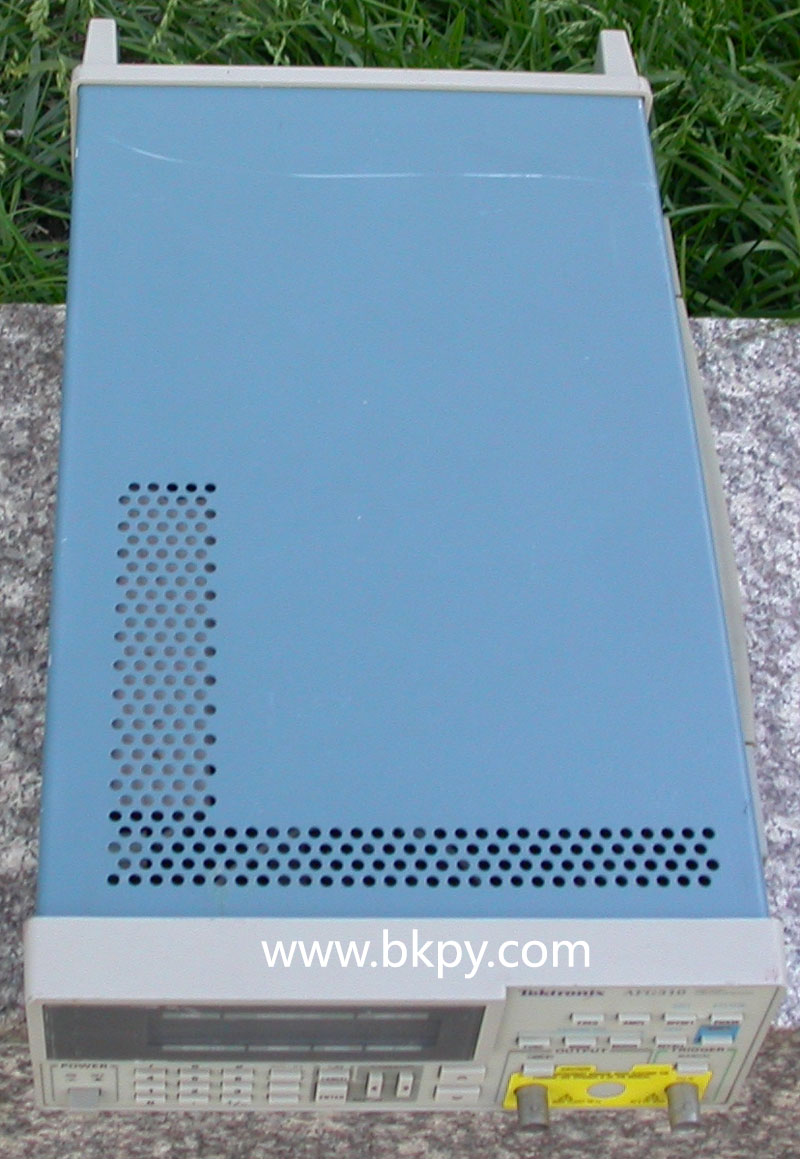

以上图片为现货实物拍摄图/8成新以上/价格：780元 销售热线：01067131181/ 64021565/ 13601086585.
泰克Tektronix AFG310任意波形信号发生器的详细介绍 |
|
泰克Tektronix AFG310任意波形信号发生器 产地: 美国 厂商: 美国泰克 Tektronix
可编程序任意函数发生器特点：
一台仪器，两种功能 |
技术指标:
| 输出通道 | AFG310 | 1 | ||
|
|
||||
| 标准波形 | 正弦波、方波、三角波、斜波、脉冲、DC和噪声 | |||
| 任意波形 |
波形长度 |
10至16384点 | ||
|
重直分辨率 |
12位 | |||
|
取样速率 |
16MS/s | |||
| 非易失性存储器 | 四个16K波形 | |||
|
输出频率 |
正弦波、方波 |
16MHz | ||
| 三角波、斜坡、脉冲 | 10mHz至100kHz | |||
| 噪声（高斯） | *大8MHz带宽 | |||
|
任意波形 |
||||
| 重复速度 | 1.6MHz. | |||
|
分辨率 |
7数位 | |||
| **度. | 50ppm | |||
|
输出特性 |
振幅(除50Ω) | 50mVp-p到10Vp-p | ||
| **度 | 1kHz无偏置时为±(设定值的1%+5mV) | |||
|
平直度(当相对于1kHz的振幅为1V时) |
<100kHz:±1% | |||
| 100kHz至1MHz:±1.5% | ||||
| 1MHz至16MHz:±3% | ||||
|
偏置(除50Ω) |
505mVp-p至10Vp-p振幅:锋值振幅+偏置限度为+5V或-5V | |||
| 50mVp-p至500mVp-p振幅:-0.75V至+0.75V. | ||||
|
**度 |
±(设定值的1%+5mV) | |||
|
分辨率 |
5mV | |||
| 输出阻抗 | 50Ω | |||
|
隔离 |
*大峰值42V(对地) | |||
|
相位 |
范围 | ±360度 | ||
| 分辨率 | 1度 | |||
| 正弦波光谱纯度 |
谐波失真 |
DC至20kHz:-70dBc. | ||
| 20kHz至100kHz:-60dBc | ||||
| 100kHz至1MHz:-45dBc | ||||
| 1MHz至16MHz:-35dBc | ||||
|
总谐波失真 |
20kHz:振幅1V时为0.05% | |||
| 信号特性 |
方波 |
上升/下降时间:≤20ns | ||
| 过冲:<2% | ||||
| 脉冲 |
上升/下降时间 |
<100ns | ||
| 占空因数 | 周期的1%至99% | |||
| 三角波、斜波、脉冲、任意 | ||||
| 拦动 | 100kHz时为2ns | |||
| 调制 | AM | 源 | **外部 | |
| 载波 | 可达16MHz | |||
| 调制 | 任何内部波形加任意波形 | |||
| 频率 | DC可达20kHz | |||
| 深度 | 1V：100% | |||
| 0V：50% | ||||
| -1V：0% | ||||
|
100%调制需2Vp-p |
||||
| FM | 源 | **内部 | ||
| 调制 |
正弦波、方波、三角波、任意波形 |
|||
| 频率 | 10mHz至10kHz | |||
| 偏差 | 10mHz至8MHz | |||
| FSK（移频键控） |
源 |
**内部 | ||
| 方式 | 触发、突发 | |||
| 频率范围 | 10mHz至16MHz | |||
| 键控速率 | 10mHz至50kHz | |||
| 键数量 | 2 | |||
| 扫频 | 类型 | 线性或对数 | ||
| 方向 | 上或下 | |||
| 启动/停止频率 | 10mHz至16MHz | |||
| 时间 | 1ms至100s | |||
| 方式 |
连续、触发、突发 |
|||
| 工作方式 | 连续 | 所选波形连续输出 | ||
| 触发 | 所选波形在每次触发时与确定的周期数一起输出 | |||
| 载波频率 | 可达16MHz | |||
| 计数 | 1至60,000周期/突发(100s*大、正弦波和方波除外）或无限 | |||
| 起动相位 | -360至+360度 | |||
| 触发源 | 手动、外部 | |||
| 输入/输出 | 前面板 | 主要输出 | 通道1、通道2（**AFG320型） | |
| 外部触发（突发）输入 | TTL输入 | |||
| 脉冲宽度 | *小1μs | |||
| 10kΩ输入阴抗 | ||||
| 后面板 | 同步输出 | TTL电平 | ||
| 外部AM调制 | 2Vp-p=100%调制 | |||
| 10kΩ输出阻抗 | ||||
| GPIB接口(IEEE 488.2) | ||||
| 存储器 | 类型 | 非易失性 | ||
| 设定值存储量 | 20 | |||
| 任意波形存储量 | 4 | |||
|
环境
|
温度范围 | 操作 | 0°至+50℃ | |
| 非操作 | -20°至+60℃ | |||
| 湿度操作 | +40℃或以下:0至95% | |||
| +40℃至+50℃:0至75% | ||||
| 随机震动 | 操作 | 0.31gRMS,5至500Hz,10分钟 | ||
| 非操作 | 2.46gRMS,5至500Hz,10分钟 | |||
| 冲击 | 非操作 | 294m/s2(30G),半正弦,持续时间11ms | ||
| EMC合格性 | 符合89/396/EEC电磁兼容性指导性标准意向. | |||
| 意大利亚AN/NZS 2064.1/2 | ||||
| 安全合格性 | UL1244. | |||
| CSA-C22.2 No.231 | ||||
| EN 61010-1 | ||||
| 电源线电压 | -90至132VAC，180至250VAC | |||
| 线路频率 | 90至250V：48至63Hz | |||
| 90至127V：48至440Hz | ||||
| 物理特性 | 高99mm*宽214mm*长411mm | |||
| 重量 | 净重 AFG310 5.4公斤 | |||
