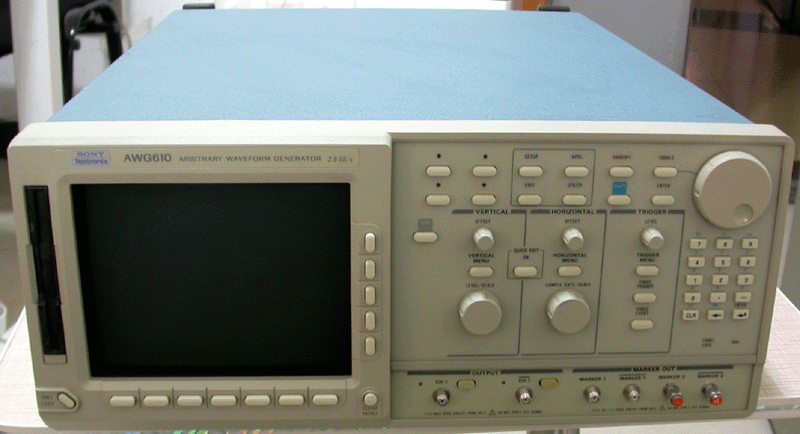

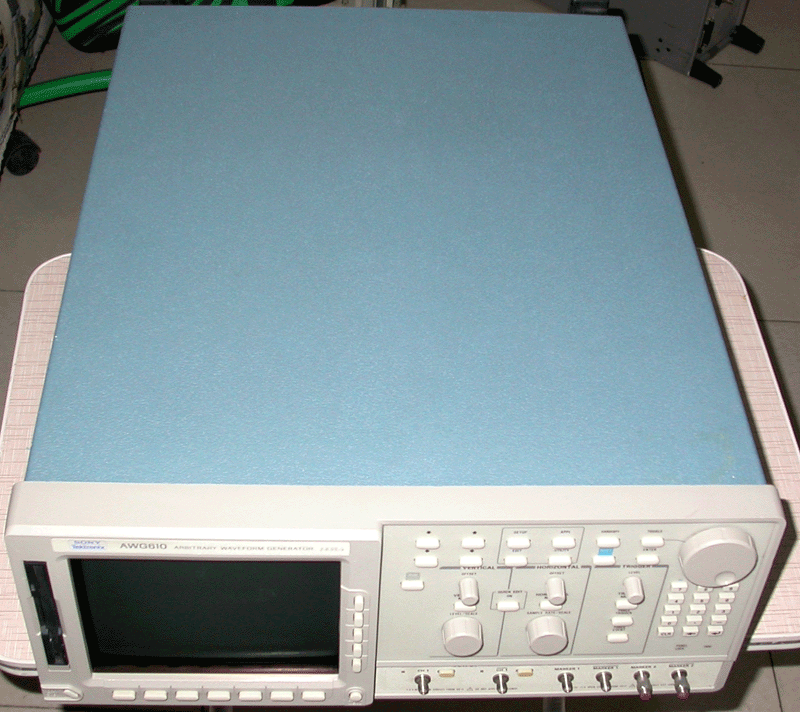

泰克 AWG 610 任意波形发生器/ 以上图片为现货实物拍摄图/ 成色九成新/ 数量有限欢迎有意者来电垂询/ 销售热线：01067131181/ 64021565/ 13601086585.
Tektronix | AWG610 任意波形發生器|泰克|AWG-610|函數信號源
品牌:美國泰克|Tektronix
取樣率高達2.6G測試高速行動措施和子系統
輸出可用帶寬到800MHz以上
記實長度80M
8-bit的垂直解析度能夠供給切確的信號複製
1个领有填补输出的通道
每通道2个光标，用于改观和填补同化信号
400fs分辨的边缘挪动节制很高的时候
波 技术指标
| 任意波形 | ||
| 波形长度 | 512 to 8,100,032 points in multiplesof eight(8的倍数点) | |
| 陆续长度 | 1 to 8,000 steps | |
| 陆续反复 | 1 to 65,536 or 有限 | |
| 时钟脉冲发生器 | ||
| 取样频率 | 50.000000kHz to 2.6000000GHz | |
| 分辨率 | 8 digits | |
| 内部时钟精度 | %26plusmn;1ppm | |
| 相位噪声 | data clock is 1/4th of the outputsample rate | |
| At 650MHz,10kHz offest: | -80dBc/Hz | |
| At 650MHz,100kHz offset: | -100dBc/Hz | |
| 操作体例 | ||
| 陆续体例： | 波形被反复的输出。假如一个陆续波形被界说，将应用陆续挨次和反复性能 | |
| 触发体例： | 波形只有在领受到外触发、内部GPIB和LAN和手动触发时才输出 | |
| 闸门体例： | 在闸门为真时输出,在闸门为假时复位 | |
| 增强体例(Enhanced) | 一个序列界说波形的输出 | |
| 内触发发生器 | ||
| 内触发速度 | ||
| 规模 | 1.0%26mu;s to 10.0s | |
| 分辨率 | 3 digits,0.1%26mu;s minimum | |
| 精度 | %26plusmn;0.1% | |
| 主输出 | ||
| 输出信号 | Complementary;CH1 and channel/inverse | |
| 数摸转换器 | ||
| 分辨率 | 8 bits | |
| 部门非直线性： | %26plusmn;1/2 bit | |
| 全数非直线性： | %26plusmn;1bit | |
| 输出连贯： | 前面板SMA | |
| 正常输出 | ||
| 幅度 | ||
| 输出电压： | 2.0V to +2.0V into 50%26Omega; | |
| 幅度： | 20mV to 2.0V into 50%26Omega; | |
| 分辨率： | 1mV | |
| DC精度： | %26plusmn;(幅度的1.5%+2mV)误差等于0V | |
| 误差 | ||
| 规模： | -1.000V to +1.000V into 50%26Omega; | |
| 分辨率： | 1mV | |
| 精度 | %26plusmn;(误差的1%+10mV)在幅度位20mV时 | |
| 脉宽的分辨率 | (-1 and 1 waveform. data,0V offset,Throughfiter at 1Vp-p) | |
| 回升时候（10 to 90%) | %26le;750ps | |
| 下季时候(10 to 90%) | %26le;750ps | |
| 失真(at 1000MHz) | At 1.0Vp-p | |
| 幅度： | %26plusmn;10% | |
| 光滑度（after 20ns from rise/fall edge): | %26plusmn;3% | |
| 正弦波特征(2.6GS/s clock,32 waveform. points,81.25MHzsignal fre-quency,0.5V amplitude,0V offest,Through filter) |
Harmonics%26le;-40dBc,DC to 800MHz Noise%26le;-50dBc,DC to 800MHz Phase Noise %26le;-85dBc/Hz at 10kHz to offset |
|
| 滤波器 | ||
| 类型 | 20,50,100,200MHz Bessel low-pass | |
| 回升时候(10 to 90%)： |
20MHz,17ns,50MHz,7.0ns,100MHz,3.5ns 200MHz,1.75ns |
|
| 触发器延时 |
20MHz,50ns+22clock;50MHz,40ns+22clock 100MHz,35ns+22clock;200MHz,33ns+22clock Through,30ns+22clock,DIRECT DA OUT |
|
| 间接DA输出 | ||
| 幅度 | ||
| 输出电压 | 0.5V to +0.5V into 50%26Omega; | |
| 幅度 | 20mVp-p to 1.0Vp-p into 50%26Omega; | |
| 分辨率 | 1mV | |
| DC精度 | %26plusmn;(2% of Amplitued+2mV) | |
| 误差 | no function | |
| DC误差精度 | 0V %26plusmn;10mV(waveform. data=0) | |
| 脉冲分辨率 | (-1 and 1 waveform. data,at 0.5Vp-p) | |
| 回升时候(10 to 90%) | %26lt;400ps | |
| 回升时候(10 to 90%) | %26lt;400ps | |
| 输出阻抗 | -50%26Omega; | |
| 津贴输出 | ||
| 光标 | ||
| 数目 | 2(complementary) | |
| 尺度-Hi/Lo |
1.1V to 3.0V into 50%26Omega;(Max.2.5Vp-p) 2.2V to 6.0V into 1M%26Omega;(Max.5Vp-p) |
|
| 分辨率： | 0.05V | |
| 精度 | Within%26plusmn;0.1V+5% of setting | |
| 回升/回升时候（20 to 80%) | 150ps(2Vp-p,Hi+1V,Lo-1V)into50%26Omega; | |
| 可变延时 | ||
| 规模 | 0 ns to +1.5ns | |
| 精度 | -30% to +10% at 1.5ms setting | |
| 分辨率 | 100ps | |
| 光示斜度 | 70ps(typical) | |
| 连贯头 | 前面板SMA | |
| 10MHz参考时钟输出 | ||
| 幅度 | %26gt;1Vp-p into 50%26Omega; Max.3Vp-popen | |
| 阻抗 | 50%26Omega;,AC coupling | |
| 连贯头 | 后面板BNC | |
| 1/4时钟输出 | ||
| 电平 | ECL 100 K compatible | |
| 连贯头 | 后面板BNC | |
| 触发输入 | ||
| 阻抗 | 1k%26Omega; or 50%26Omega; | |
| 极性 | 正或负 | |
| 输入电压规模 | ||
| 1k%26Omega;: | %26plusmn;10V | |
| 50%26Omega;: | %26plusmn;5V | |
| 极限 | ||
| 电平 | -5.0V to 5.0V | |
| 分辨率 | 0.1V | |
| 精度 | %26plusmn;(5% of level+0.1V) | |
| 脉宽(0.2V amplitude): | 10 nsminimum | |
| Trigger Holdoff%26quot; | %26gt;576 clock+450ns | |
| Delay to Marder: | 28ns +22clock | |
| Delay to Analog Out: |
(typical)(filter through) 30ns+22clock(trigger) 30ns+880 clock(gate) |
|
| 连贯头 | 后面板BNC | |
| 事务触发输入 | ||
| 事务数目 | 4bits | |
| 输入信号 | 4 event bits,strobe | |
| 极限 | TTL level | |
| 脉宽 | 128 clocks minimum | |
| 最大输入 | 0V to +5V(DC+peak AC) | |
| 模拟输入延时： | 850 clock+20ns(ASYNC mode) | |
| 阻抗 | 2.2k%26Omega;,pull-up to +5V | |
| 连贯头 | 后面板9-pin D-sub | |
| 参考10MHz时钟输入 | ||
| 输入电压规模 | 0.2V to 3.0Vp-p,%26plusmn;10V maximum | |
| 输入阻抗 | 50%26Omega;,AC coupled | |
| 频率规模： | 10MHz%26plusmn;1.1MHz | |
| 连贯头 | 后面板BNC | |
| 通例特征 | ||
| 显示 | ||
| 面积 | 13.2cm(5.2in)horizontal by 9.9cm(3.9in.)vertical | |
| 分辨率 | 640 horizontal by 480 verticalpoxels数据存储 | |
| 内部硬盘驱动器 | 2.1 Gbytes.(standard) | |
| 软驱 | 3.5 inches,1.44Mbytes | |
| 选件10 | Flash Disk replaces HDD,78Mbytes情况、电磁兼容和安好 | |
| 温度 | ||
| 工作时 | 10℃ to +40℃ | |
| 非工作时 | -20℃ to +60℃ | |
| 湿度 | ||
| 工作时： | 20 to 80%,non-condensing | |
| 非工作时： | 5 to 90%,non-condensing | |
| 高度 | ||
| 工作时 | Up to 4,500m.(15,000ft).Maxi-mumoperating temperature decreases 1℃ per 300m abive 1.5km | |
| 非工作时 | Up to 15,000m(50,000ft) | |
| 震动（测试极限） | ||
| 工作时 | 0.27g RMS from 5 to 500Hz,10minutes | |
| 非工作时： | 2.28g RMS from 5 to 500Hz,10minutes | |
| 冲击（测试极限） | ||
| 非工作时 | 294m/s 2(30g),half-sine,11msduration | |
| 电磁兼容性 | 合适EN50081-1，E50082-1,AS/NZS20641/2 | |
| 安好顺从 | UL 3111-1,CSA 1010.1.EN61010-1IEC61010-1 | |
| 供电电源R- | ||
| 幅度 | 100 to 240VAC | |
| 频率 | 48 ot 63Hz | |
| 功耗 | -600W at 8A | |
| 物理特征 | 毫米 | 英寸 |
| 高度 | 178 | 7.6 |
| 宽度 | 422 | 16.6 |
| 长度 | 560 | 19.33 |
| 深度w/外加把手 | 576 | 22.0 |
| 分量 | 公斤 | 磅 |
| 净重 | 17 | 37.5 |
| 包管 | One yeat parts and labor | |
| 程控接口 | ||
| GPIB: | 24-Pin leee488.1 connector | |
| Ethernet: | 10Base-T,RJ-45 connector | |
| Keybord Connector |
6-Pin mini-DINconnector |
|
