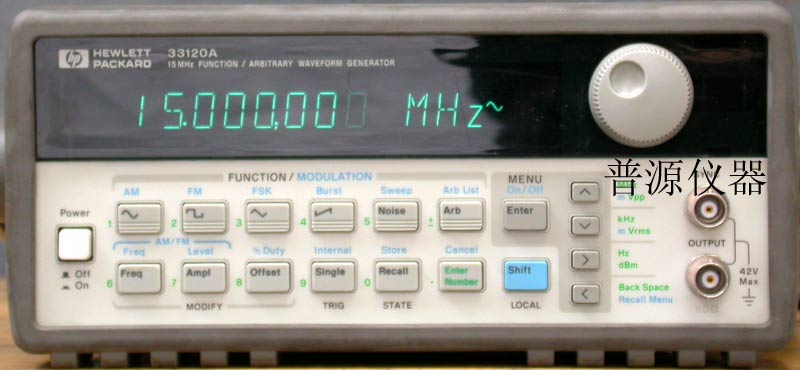

HP33120A任意波形发生器

点击看大图

如果您对该产品感兴趣的话,可以 sendmsg

给我留言
产品名称: HP33120A任意波形发生器

产品型号: HP33120A任意波形发生器

产品展商: 北京市北科普源电子技术服务中心

产品文档: 无相关文档

简单介绍

美国惠普价格：1350元交通大学闲置仪器，成色新，数量50台

HP33120A任意波形发生器 的详细介绍

●10种标准波形，正弦波和方波可达15MHz
●可用40MSaYs的速度和4个16,000点的波形存储构建任意波形
●纯净的信号：THD<0．04％，平坦度低至±0．1dB

内置16K深度的任意波形发生器处理你所需要的自定义波形。
内部AM,FM,FSK和脉冲串调制功能使你不需要第2个调制源。
HPBenchLinkArb软件可使用简单的图形工具，或从其它程序输入的数据构建波形。
扫描和调制扩展了你的测试能力而并没有增加你的测试设备。此外，标准HP-IB和RS-232接口通过可编程仪器的标准命令(SCPl)使你得到全部编程能力。
选件001相位锁定／时基选件增加了HP33120A的频率稳定度，为系统提供了新的能力。它可产生精密相位偏置信号，锁定2台HP33120A的相位，或把信号发生器与10MHz频标同步，甚至可把整套ATE系统锁定于一个主时钟。
HP33120A函数/任意波形发生器
波形:正弦波,方波,三角波,斜波,噪声,SIN(x)/x,
标准波形:指数上升和下降,心律波,直流电压
任意波形
波形长度:8-16,000点
非易失性存储器:4个波形(每一个波形8-16,000点)
幅度分辨率:12bit
采样率 40MSa/s
频率特性
正弦波 100μHz~15MHz
100μHz~15MHz
100μHz~100KHz
100μHz~100KHz 白噪声
分辨率
准确度 10MHz带宽
10μHz或10字
10ppm,90天
(18-28℃)
正弦波
谐波失真
dc~20KHz -70dBc
20KHz~100KHz -60dBc
100KHz~1MHz -45dBc
1MHz~15MHz -35dBc
THD dc至20KHz<0.04%
其它指标
幅度
(至50Ω) 50mVpp-10Vpp
(至开路) 100mVpp-20Vpp
准确度(1KHz) 设定输出的±1%
平坦度(相对于1KHz正弦波,50Ω)
<100KHz ±1%(0.1dB)
100KHz~1MHz ±1.5%(0.15dB)
1MHz~15MHz ±2%(0.2dB)
调制
AM
载波-3dB频率
调制

频率
深度
源
FM
调制

频率
偏移
源
FSK
15MHz(典型值)
任何内部波形
包括任意波形
10mHz~20KHz
0%~120%
内部/外部

任何内部波形
包括任意波形
10mHz~10KHz
10mHz~15MHz
仅内部使用

内部速率
偏移
源

脉冲群(Burst)
载波频率
计数
起始相位
内部速率
闸门源
触发源

10mHz~50KHz
10mHz~15MHz
内部/外部
(最大1MHz)

最大5MHz
1~50,000或无穷多
-360°~+360°
10mHz~50KHz,±1%
内部/外部闸门
单次,外部或内部速率
001相位锁定/TCXO时基选件
时期准确度
稳定率:±1ppm 0℃~50℃
老化率:<2ppm,在最初30天中(连续工作)
0.1ppm/月(第一个月后)
外部基准/输入
锁定范围 10MHz±50Hz
内部基准/输出
频率 10MHz
电源 100V/120V/220V/240V
重量: 4kg
尺寸: 103.6mmHx254.4mmWx374mmD
