品 牌：HP/惠普
产品型号：4396B
产品指标：100kHz至1.8GHz/2Hz至1.8GHz
产品信息：4396A 网络/频谱/阻抗分析仪
替代产品: E5061B ENA 系列网络分析仪
E5061B-005 用于低频-射频网络分析仪的阻抗分析
X 系列信号分析仪
二.主要特性与技术指标
主要特性
•在一台仪器上实现高性能网络分析仪、频谱分析仪和阻抗分析仪的功能
•内置 IBASIC
•GPIB 端口、数字 I/O 端口
网络分析
•频率范围：100 kHz 至 1.8 GHz
•IF带宽为 10 Hz 时，动态范围为 120 dB
•+/- 0.05 dB，+/- 0.3 度 动态精度
频谱分析
•频率范围：2 Hz 至 1.8 GHz
•1 GHz 时，灵敏度为 -147 dBm/Hz
•低于 +/- 1.0 dB 电平精度
•时间选通频谱分析选件（4396B-1D6）
阻抗分析（选件 4396B-010）
•频率范围：100 kHz 至 1.8 GHz
•等效电路分析功能
三.描述 ：

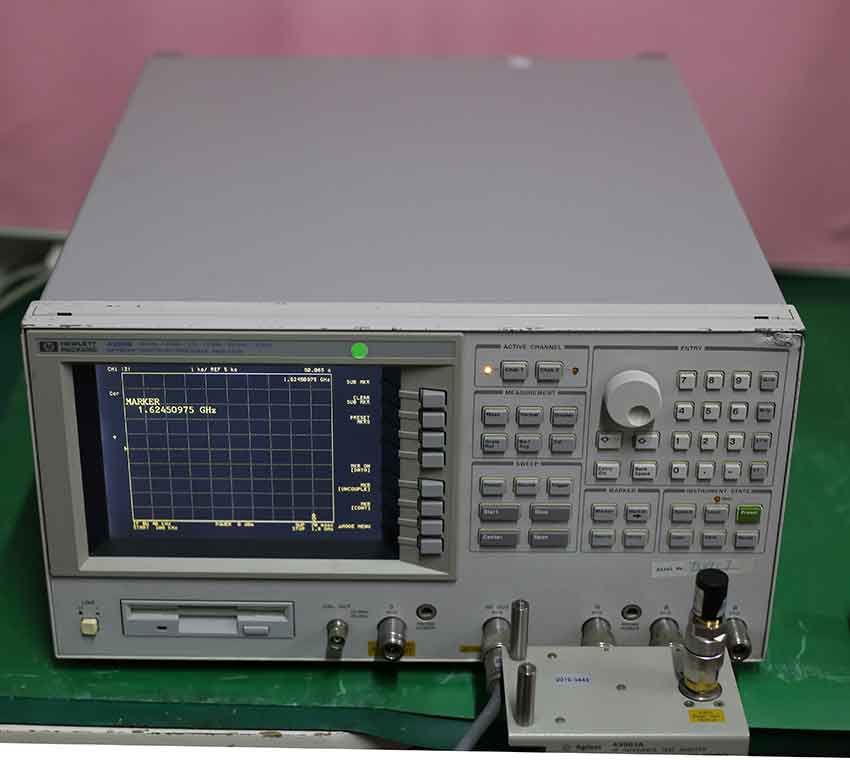

Agilent 4396B为实验室和生产应用提供的RF矢量网络、频谱和可选阻抗测量。对评估元件和电路所需要的增益 、相位、群时延、失真、寄生、CN和噪声，也可用一台仪器进行这些测量。
当与测试装置组合使用时，Agilent 4396B可提供各种反射测量，如回波损耗、SWR和S-参数。作为矢量网络分析仪 ，Agilent 4396B工作范围为100kHz至1.8GHz，具有1mHz的分辨率，它的集成合成源提供-60至+20dBm输出功率，具 有0.1dB分辨率。动态幅度和相位精度分别为+/-0.05dB和+/-0.3度，因而能精确测量增益和群时延平坦度。
作为频谱分析仪，4396B的工作范围为2Hz至1.8GHz，分辨率带宽（RBW）的跨度为1Hz至3MHz，以1-3-10序列步进， 全合成式本振能进行稳定而精确的频率分析。直接A/D转换（无需对数放大器）可得到+/-1.0dB的总电平精度。对 1GHz载波下的10kHz偏移，噪声边带低于-105dBc/Hz，灵敏度在10MHz处为-150dBm/Hz，在1GHz处为-147dBm/Hz。它 有2个独立的显示通道，您可在分割屏幕上同时观察被测器件的网络和频谱（或传输和反射）特性。例如同时看到放 大器的频率响应（网络测量）和失真（频谱测量）。
四.选件与附件：
16092a 弹簧夹治具
16192A 平行电极 SMD 测试夹具
16194A 高温元器件测试夹具.专为在 -55 至 +200°C 温度范围内测量轴向/径向引线式器件
16196A 平行电极 SMD 测试夹具，直流至 3 GHz
16196B 平行电极 SMD 测试夹具，直流至 3 GHz
16196C 平行电极 SMD 测试夹具，直流至 3 GHz
16196D 平行电极 SMD 测试夹具，直流至 3 GHz
16197A 底部电极 SMD 测试夹具 ，直流至 3 GHz
16200B 外部直流偏置适配器可使用外部直流电流源，通过 7 毫米端口在器件上提供高达 5Adc的偏置电流。
1CM015A 上架镶条套件 221.5 毫米（高）（5U）－－两个镶条支架
1CN005A 把手套件 221.5 毫米（高）（5U）－－两个前把手
1CP009A 上架镶条和把手套件 221.5 毫米（高）（5U）－－两个支架和前把手
82350B PCI高性能GPIB接口卡.是一种面向基于PCI接口的电脑的低成本、高性能 IEEE-488接口。
