精密LCR数字电桥TH2819A

如果您对该产品感兴趣的话,可以 sendmsg给我留言
产品名称: 精密LCR数字电桥TH2819A
产品型号: 电桥TH2819A
产品展商: 北京市北科普源电子技术服务中心
产品文档: 无相关文档

简单介绍

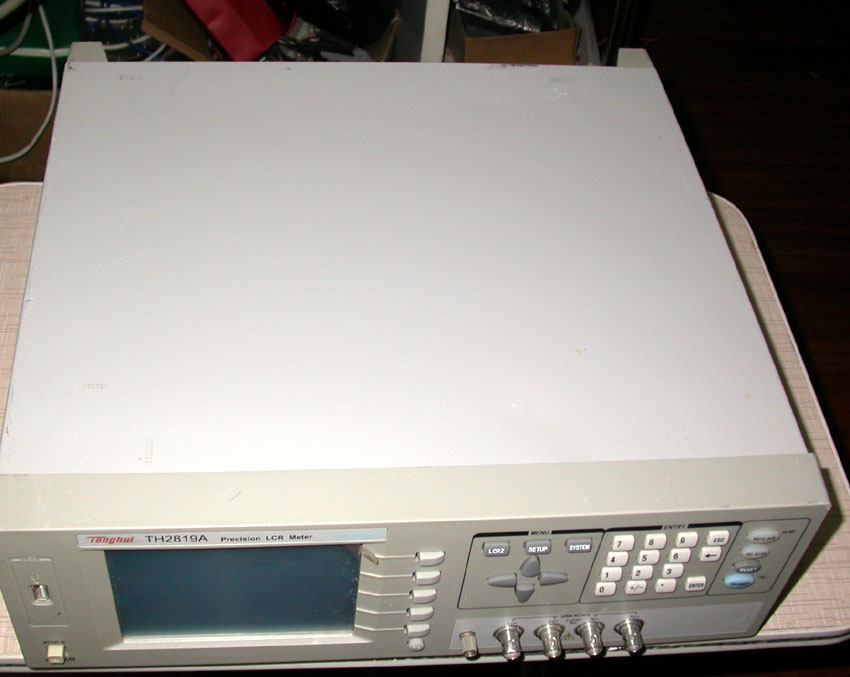

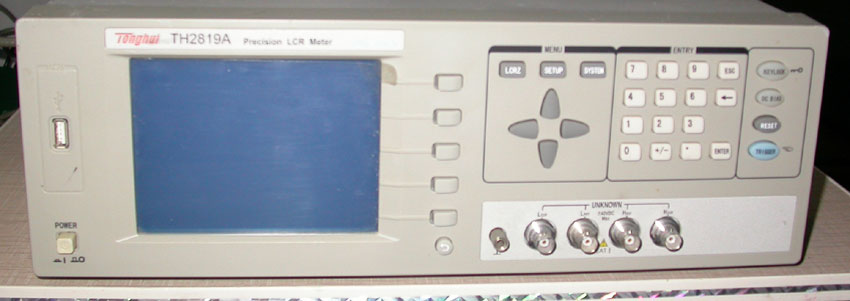

4500  机器功能正常,九成新以上,图片为现货实物拍摄,欢迎有意者前来咨询。


精密LCR数字电桥TH2819A   的详细介绍
简单介绍
    精密LCR数字电桥  TH2819A型精密LCR表是一种精度高、测试范围宽、6位测试分辨率的阻抗测量仪器,高达200 kHz的测试频率,以0.01 Hz步进任意编程、5 mV — 2 V信号电平及直流内偏置电压,可满足生产线质量保证、进货检验及实验室高精确度测量要求。仪器所提供的HANDLER、GPIB、RS-232C接口为仪器使用于元件自动分选系统



详细介绍



技术参数:
测试参数 |Z|, |Y|, C, L, X, B, R, G, D, Q, θ,DCR
测试频率 20 Hz 至200 kHz,分辨率:0.01 Hz, 精度:0.01%
测试电平 范围:5 mV至2 V, 圈数测试:5mV-4V,自动电平范围:10 mV至1 V,分辨率:1 mV, 精度:5%
输出阻抗 10 Ω/CC,30 Ω, 100 Ω可选
基本准确度 0.05%
显示范围
|Z|, R, X      0.00001 Ω — 99.9999 MΩ
|Y|, G, B      0.00001 μS — 99.9999 S

DCR                1mΩ -99.9999mΩ
C:      0.00001 pF — 9.99999 F
L:       0.00001 μH — 99.9999 kH
D:      0.00001 — 9.99999
Q:      0.00001 — 99999.9
θ:       (DEG) -179.999° — 179.999°
θ:      RAD) -3.14159 — 3.14159
Δ%:     -999.999% — 999.999%
测量时间(≥1 kHz) 快速: 32 ms, 中速: 90 ms, 慢速: 650 ms
等效电路 串联, 并联
量程方式 自动, 保持
触发方式 内部, 手动, 外部和总线
平均次数 1 — 255
清零功能 开路,短路,负载
内部直流偏置源 0 V, 1.5 V, 2 V, 精度:1%
比较器功能 10档分选和档计数功能
存储器 可保存20组仪器设定值




一般技术指标



工作温度, 湿度 0℃ — 40℃, ≤90% RH
电源要求 198 V — 242 V AC, 47.5 Hz — 52.5 Hz
功耗 ≤80 VA
尺寸(W×H×D) 430 mm×185 mm×473 mm
重量 约13 kg




订货信息:
    TH2819 型精密LCR表
随机附件:
    TH26005-1 四端测试夹具
    TH26011   四端开尔文测试电缆
    TH26010   镀金短路板

可用选件:
    TH26001  四端测试夹具
    TH26006  轴向元件测试模块(与TH26005配合使用)
    TH26007  磁环测试夹具
    TH26008  SMD 元件测试夹具
    TH26009  SMD 元件测试钳
    TH26012  四端开尔文测试电缆
    TH26016  HANDLER/Scanner 控制电缆
    TH26017  USB 接口控制电缆
    TH26025  USB 盘适配器
    TH26026  32 MB优盘
    TH26033  GPIB 接口电缆
    TH260034 RS-232C接口电缆
    TH1802A  100 mA/10 V 偏流板
    TH1802B  1 A 偏流板
    TH10002  GPIB 接口板
    TH10202  HANDLER/Scanner 接口板
    TH11002  GPIB 控制软件
    TH12002  RS-232C 控制软件
    TH1802B  1 A 偏流板
    TH10002  GPIB 接口板
    TH10202  HANDLER/Scanner 接口板
    TH11002  GPIB 控制软件
