频率范围：300KHz-3GHz(标准） 300kHz-6GHz（选件006）
●频率范围30kHz~6GHz
●集成化S参数测试装置
●集成化1Hz分辨率合成信号源
●可选用时域测量和扫描谐波测量
●达110dB的动态范围
●可测量群延迟和与线性相位的偏离
●对内置磁盘驱动器的存储/调用
●提高内置精度

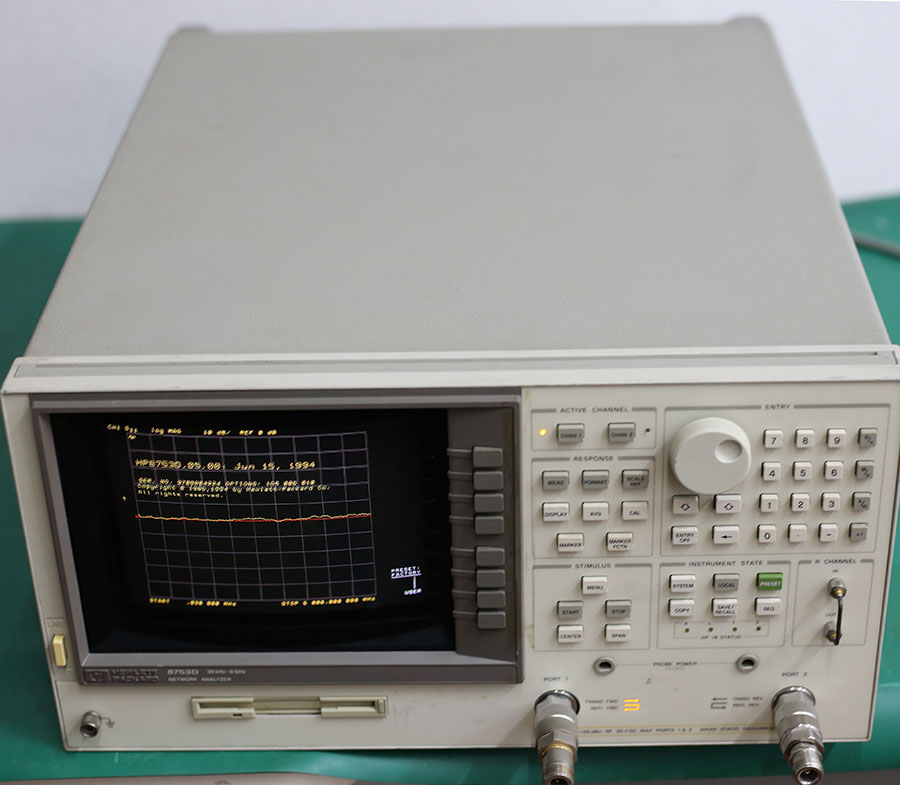

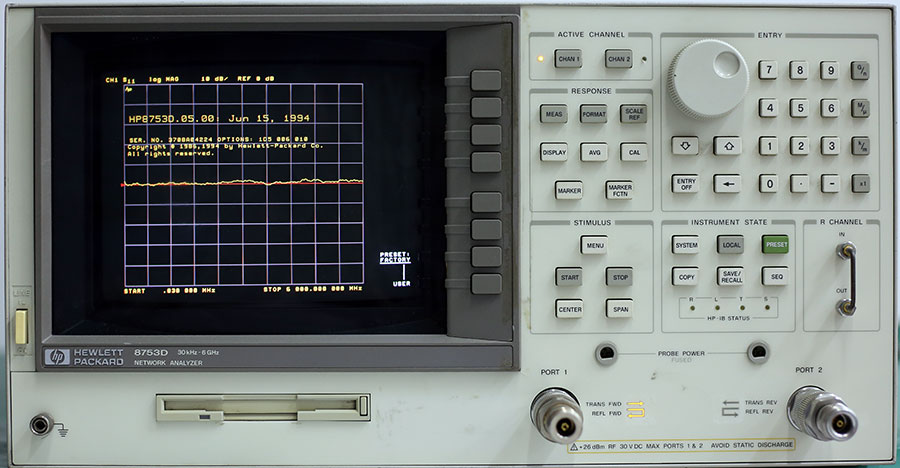

HP 8753D射频网络分析仪
HP 8753D 射频网络分析仪。它具有集成化的S参数测试装置，延长了校准间隔期、提高了可靠性并改善了抗静电放电能力。
网络分析仪有2个独立的显示通道，供同时显示反射和传输、幅度和相位或供时域和扫频测量。便于使用的预编程按键使你能迅速访问各个测量功能，你可以在高分辨率彩色显示器上以重叠或分离屏面的形式观察测量结果。
技术指标摘要
测试装置
集成化S参数测试装置以50Ω(标准)或75Ω(选件075)提供完满的正向和反向测量。外部测试装置由选件011提供。
测试端口输出
频率特性
范围：
30kHz~3GHz(标准)；3
0kHz~6GHz（选件006）
分辨率：1Hz
精度：±10ppm(在25℃±5℃时)
输出特性
功率范围：-85~10dBm
分辨率：0.05dB
电平精度：±1.0dB(相对于0dBm输出电平)
电平线性：(-15~+5dBm)±0.2dBm(典型值)30kHz~300kHz；
（+5 ~ +10dBm）±0.5dBm(典型值) 30kHz ~ 300kHz
阻抗：50Ω
二次谐波：在+10dBm处<-25dBc(16MHz ~ 3GHz)
三次谐波：在+10dBm处<-25dBc(16MHz ~ 2GHz)
非谐波寄生信号(典型值)
与混频器有关的非谐波寄生信号：在+10dBm处<-30dBc
测试端口输入特性
频率范围：
30kHz~3GHz(标准)；
30kHz~6GHz(选件006)
平均噪声电平
3kHz BW: -82dBm(<3GHz), -77dBm(3 ~ 6GHz)
10Hz BW: -102dBm(<3GHz), -97dBm(3 ~ 6GHz)
最大输入电平：+10dBm
损坏电平：±26dBm或35Vdc
阻抗：50Ω(用选件075时为75Ω)
谐波：(选件002)
二次谐波：在+8dBm处为<-15dBc
三次谐波：在+8dBm处为<-30dBc
谐波测量精度(在25℃±5℃时)：
16MHz ~ 3GHz: ±1dB
3GHz ~ 6GHz: ±3dB(带选件006)
谐波测量动态范围： -40dBc(输出=-10dBm，输入<-15dBm)
