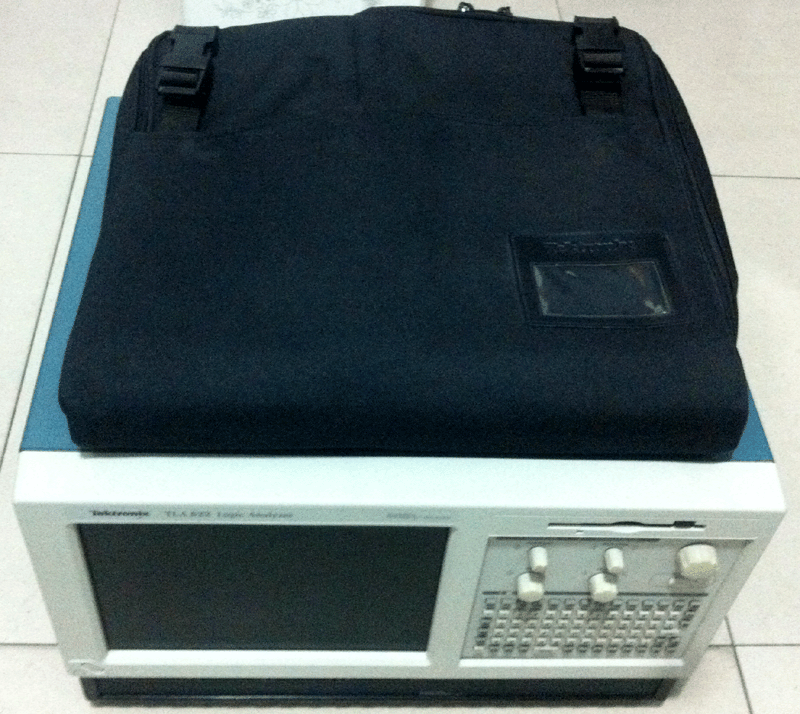

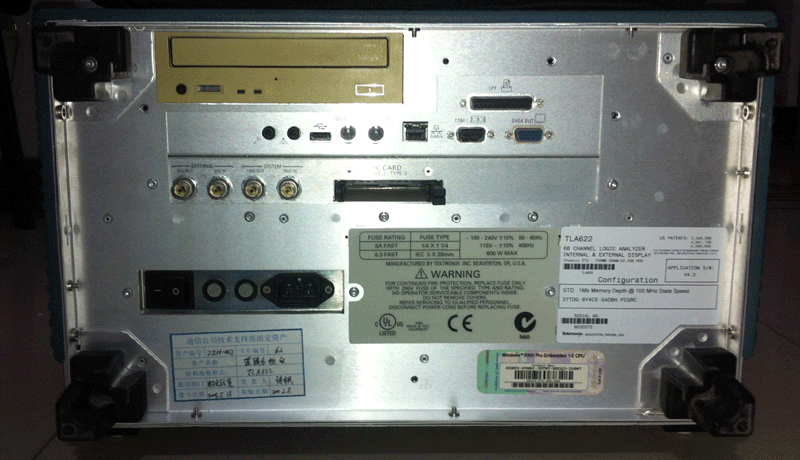

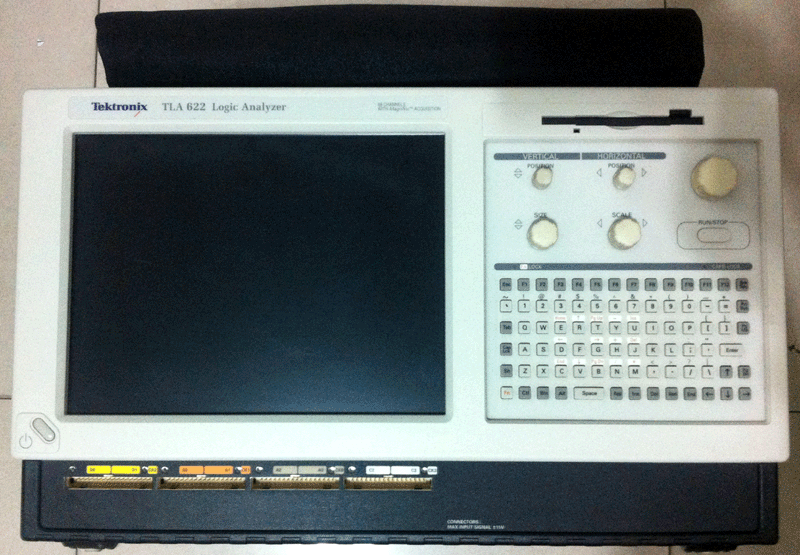

TLA622 逻辑分析仪|泰克|68通道/ 以上图片为现货实物拍摄图/ 成色如图所示/ 销售热线：01067131181/ 64021565/ 13601086585.
|
TLA600系列中包括多款逻辑分析仪模块 |
|
| 功能描述 | |
| 通道数量 | 68条通道（包括4条时钟/限定通道） |
| 通道分组 | 在分组数量或每组通道数量方面没有限制（所有通道均可重复使用) |
| 时标 | 50位、500ps分辩率（6.5天的范围） |
| 时钟/采集方式 | 状态、定时、状态定时同时进行 |
| 电容负载 | 数据线1.4pF典型值，时钟线2pF典型值（P6418）2pF典型值(P6417、P6434) |
| 阈值选择范围 | +5.0V至-2.0V，步长为50mV |
| 阈值选择的通道独立性 | 每个探头的时钟线可单独设置，每16根数据线可单独一个阈值 |
| 阈值精度 | （包括探头) ±10mV |
| 输入电压范围 | 操作电压：6.5Vp-p,以程控门限为基准；非破坏电压：±15V |
| 输入信号摆幅（探头过冲） | ±250mV或信号摆幅的±25%，两者之中取大值（P6417和P6418）/±30mV或信号摆幅的±25%（P6434） |
| 输入信号最低斜率 | 典型值200mV/ns |
| 最大同步时钟 | 100MHz（标准）、200MHz（选项） |
| 最大数据速率 | （半通道） 400MHz(典型速率） |
| 状态存储深度 | 每通道64K、256K或1M位. |
| 建立时间选择范围 | 从时钟沿前的8.5ns至时钟沿后的7.0ns. |
| 建立保持时间窗口 | 典型值2.0ns |
| 最小时钟脉宽 | 2ns |
| 有效时钟沿间隔 | 5ns. |
| Demux通道选择 | 将最多半通道采集的数据存储到其它不用的通道上 |
| 主定时分辩率 | 4ns至50ms |
| 主定时存储深度 | 每条通道64K、256K或1M位. |
| 主定时分辨率 | 10ns至50ns |
| 主定时存储深度 | 默认主存储器深度的一半 |
| MagniVu&##8482;定时?/td> | 每条通道2KB(2048位) |
| 通道间偏差 | ≤1ns典型值 |
| 可辨认的最小脉冲宽度 | (单通道) 2ns |
| 可辨认的最小毛刺宽度 | (单通道) 2ns |
| 可辩认最小通道触发事 | 取样周期+2ns |
| 注： | 其余指标在“其它”栏目中！！ |
|
|
|
|
|
|
