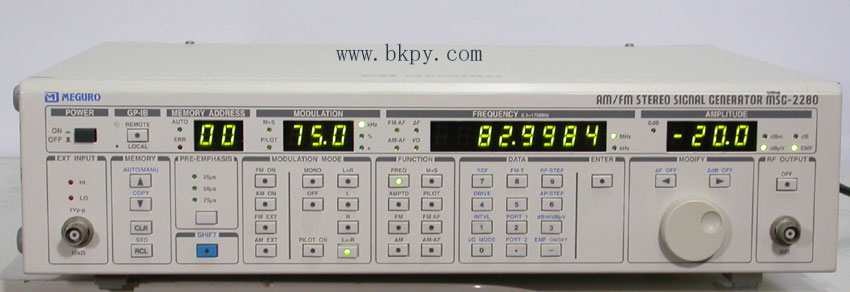

目黑MSG-2280 FM立体声/FM-AM标准信号发生器频率

主机

混合输出信号(MAIN）

输出电平

Max. 3.00Vp-p(0.00 to 3.00 0.01V step)

S/N 比

80dB<

输出阻抗

75Ω

外部信号输入

输入频率范围

30Hz to 100kHz

输入输出增益

1.0(+0, -0.5dB)

输入阻抗

10kΩ

导频信号输入

输入电平范围

1.0Vp-p to 3.0Vp-p

输入阻抗

10kΩ

DATA,CLOCK入力

输入电平范围

TTL

输入阻抗

10kΩ

RDS

输出电平

Max. 300mVp-p : 3.0Vpp=75kHz(100%)

输出电平设定

0.0 to 10.0% (0.1% step)

副载波频率

57kHz ±2Hz

副载波失真度

0.1% < (Output 3Vp-p ,DEV. 10%)

数据调制方式

DPSK 1.1875 kbps

外部DATA,CLOCK输入

TTL

误码率

PN9

记录(Record)

00 to 10 (00 fixed pattern)

DARC

输出电平

Max. 450mVp-p : 3.0Vp-p = 75kHz(100%)

L-MSK电平控制

Auto/Manual switching

AUTO

Upper limit : 10.0% ,Lower limit : 4.0%

MANUAL

0.0 to 15.0% (0.1% step)

副载波频率

76kHz ±2Hz

副载波失真度

0.1% < (Output 3Vp-p,DEV. at 10%)

数据调制方式

LMSK 16ｋbps Frequency shift : ±4ｋHz

外部DATA,CLOCK输入

TTL

误码率

PN9

记录(Record)

00 to 10 (00 fixed pattern)

Stereo Modulator

输出

电平

Max. 3.57Vp-p : 3.0p-p=75kHz(100%) Pre-emphasis : OFF

电平设定

0 to 125% (0.5% step)

内部调制频率

400Hz,1kHz,6.3kHz,10kHz,15kHz,EXT.

调制模式

L&R,MONO,MAIN,LEFT,RIGHT,SUB,OFF

预加重

OFF,25µs,50µs,75µs

频率特性

30Hz to 15kHz ±0.2dB

分离度

55dB >

失真度

0.02% < (Output 3Vp-p,DEV. 100% ,at MONO)

S/N比

74dB >

导频

导频信号

19kHz ± 1Hz

输出电平设定

0 to 15% (1% step)

导频输出

1.0Vp-p

外部AF输入频率范围

30Hz to 15kHz

输入电平判定精度

2Vp-p ± 2%

输入阻抗

10kΩ

接口

串行接口

RS-232C: D-sub 9pin (male), USB : Type B (female)

并行接口

GP-IB (Compliant with IEEE Std. 488-1975)

其他

电源

AC 90 to 240V50/60Hz

消耗电量

Max. 20VA (Full-featrued product)

外形•最大尺寸

Approx. 420(W)×100(H)×370(D)mm

重量

Approx. 5kg

动作温度范围

0℃ to +40℃

性能保障温度范围

+10℃ to +35℃
