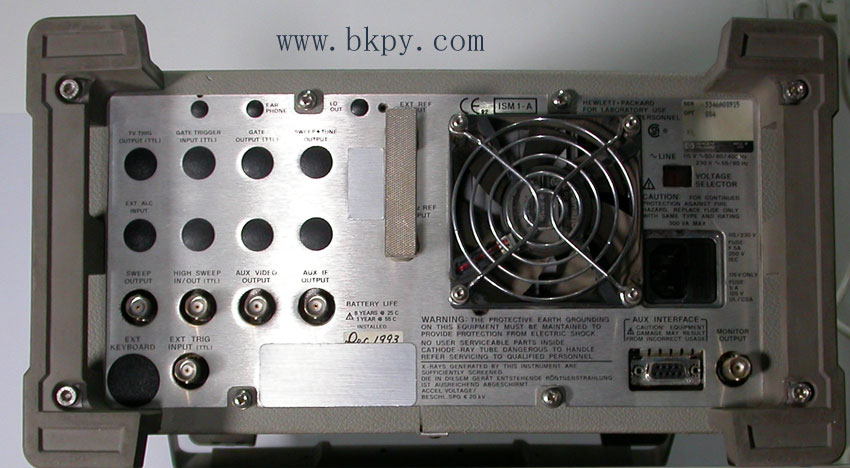

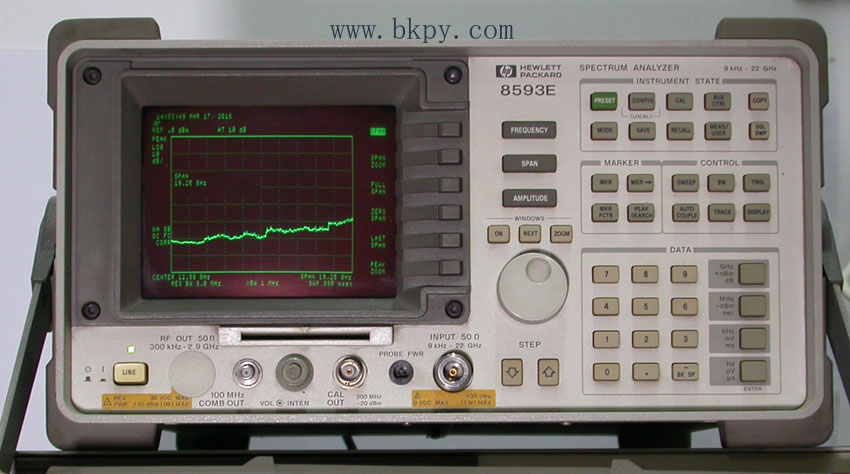

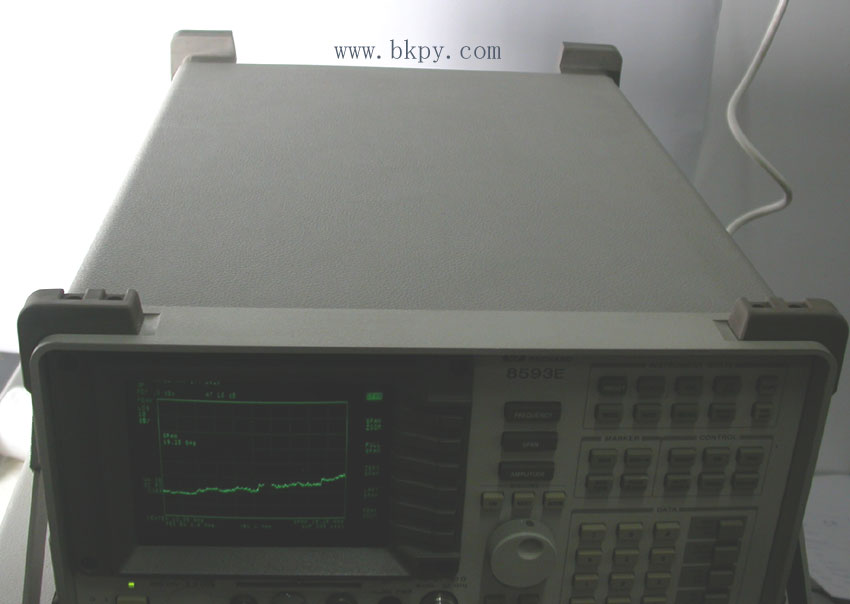

HP8593E频谱分析仪22G

HP8590E系列频谱分析仪
    HP8590E系列频谱分析仪具有各种各样的性能、功能。
利用应用测试软件，可以使分析仪适用于某些特定的测试工作，如有线电视、电磁兼容(EMC）、射频通信、噪声系数和标量网络分析测量。用户还可以添置各种打印机、绘图仪和其它附件。

技术指标
    除非另有说明，下述技术指标均适用于上述几种型号的分析仪

频率
    频率范围 HP 8591E 50Ω：9kHz~1.8GHz 75Ω：1MHz~1.8GHz

            HP 8594E：9kHz~2.9GHz(直流耦合)，100kHz~2.9GHz (交流耦合)

            HP 8595E：9 kHz~6.5GHz(直流耦合)，100kHz~6.5GHz(交流耦合)

频率基准
老化率：±2×10-6/年，±1×10-7/年(选件004)
温度稳定性：±5×10-6，±1×10-8(选件004)
初始精度：±0.5×10-6，±2.2×10-8(选件004)
频率读出精度(起始处、终止处、中心处、频标处)： ±(频率读数×频率基准误差+间隔精度+间隔的1%+RBW的20%+100Hz×N)
频标计数精度
间隔≤10MHz×N：±(频标频率×频率基准误差+计数器分辨率+100Hz×N)
间隔＞10MHz×N：±(频标频率×频率基准误差+计数器分 辨率+1kHz×N)
计数器分辨率
间隔≤10MHz×N：可在10Hz~100kHz之间选择
间隔＞10MHz×N：可在100Hz~100kHz之间选择

频率间隔
范围：0Hz(零扫频间隔)和
HP 8591E： 10kHz~1.8GHz;最小间隔为1kHz(选件130)
HP 8594E： 10kHz~2.9GHz;最小间隔为1kHz(选件130)
HP 8595E： 10kHz~6.5GHz;最小间隔为1kHz(选件130)
HP 8596E：［10×N］kHz~12.8 GHz;最小间隔为［1×N］kHz (选件130)
HP 8593E：［10×N］kHz~19.25 GHz;最小间隔为［1×N］ kHz(选件130)
分辨率：4位数字或20Hz×N，两者中的较大者
精度：间隔≤10MHz×N：间隔的±2%
间隔＞10MHz×N：间隔的±3%
扫描时间
范围：
间隔＝0Hz或＞1kHz:20ms~100s
间隔＝0Hz(选件101)20μs~100s
精度：20ms~100s:±3% 20μs＜20ms(选件101)：±2%
扫描触发：自激、单次、电源、视频、外部 分辨带宽：1kHz~3MHz(3dB),按1、3、10顺序分档；9kHz和120 kHz(6dB)EMI带宽。选件130增加30、100和300Hz(3dB)带宽和200 Hz(6dB)EMI
带宽
精度：±20%
选择性(典型值) -60dB/-30dB:3kHz~10kHz,15:1 100kHz~3MHz,15:1 1kHz,3kHz,16:1 -40dB/-3dB:30Hz~300Hz,10:1
视频带宽范围：30Hz~1MHz,按1.3顺序分档(用选件130时为1Hz~1MHz)

稳定度
噪声边带(1kHz RBW,30Hz VBW,取样检波器)
与连续波信号的偏离＞10kHz:≤-90dBc/Hz+20logN
与连续波信号的偏离＞20kHz:≤-100dBc/Hz+20logN
与连续波信号的偏离＞30kHz:≤-105dBc/Hz+20logN
剩余调频
HP 8591E：
1kHz RBW,1kHz VBW:≤250Hz pk-pk(100ms)
30Hz RBW,30Hz VBW:≤30Hz pk-pk(300ms)
HP 8593E，HP 8594E，HP 8595E，HP 8596E：
1kHz RBW,1kHz VBW:≤(250×N)Hz pk-pk(100ms)
30Hz RBW,30Hz VBW:≤(30×N)Hz pk-pk(300ms)
系统相关的边带(与连续波信号的偏离＞30kHz):≤-65dBc+20logN 梳状发生器频率(HP 8593E，HP 8596E):100MHz基波频率; ±0.007%频率精度

幅度
幅度范围：显示的平均噪声电平~+30dBm
HP 8591E选件001：显示的平均噪声电平~+72dBmV
最大安全输入电平(输入衰减器≥10dB)
平均连续功率：+30dBm(1W)
HP 8591E 选件001：+72dBmV(0.2W)
峰值脉冲功率
HP 8591E：+30dBm(1W)
HP 8591E 选件001：+72dBmV(0.2W)
HP 8593E,HP 8594E,HP 8595E,HP 8596E:+50dBm(100W),在脉宽＜10μs,占空比＜1%和输入衰减≥30dB时
直流
HP 8591E:25Vdc
HP 8591E 选件001：100Vdc
HP 8593E：0Vdc HP 8594E，HP 8595E，HP 8596E：0V(直流耦合)：50V(交流耦合) 增益压缩(＞10MHz)：≤0.5dB(输入混频器上的总功率=-10dBm)

电源要求：
接通(1线)：195~250 Vrms，47~66Hz
功耗＜500VA；＜180W
待机(0线)：功耗＜7W 用户程序存储器(额定)：238KB非易失RAM

数据存储(额定)
内部：24条示迹或32个状态
外部：50条示迹，8个状态
存储卡：HP 85700A(32KB)，24条示迹或32个状态；
HP 85702A(128KB)，99条示迹或128个状态 盒式磁带录象机(VCR)：由组合视频输出提供对显示的连续录象

尺寸(额定，不带把手、支架或防扩盖)： 325mm(宽)×163mm(高)×427mm(长)
重量：14.5kg(HP 8591E)； 16.4kg(HP 8593E，HP 8594E，HP 8595E，HP 8596E)
选件010和011内置跟踪发生器
选件010(50Ω)可用于HP 8590E系列频谱分析仪。选件011(75Ω)只可用于HP 8591E

频率范围
选件010：100kHz~1.8GHz(HP 8591E)； 9kHz~2.9kHz(HP 8593E，HP 8594E，HP 8595E，HP 8596E)
选件011：1MHz~1.8GHz(HP 8591E)
输出电平
范围
选件010：0~-70dBm(HP 8591E)；-1~-66dBm(HP 8593E，HP 8594E，
HP 8595E，HP 8596E)
选件011：+42.8~-27.2dBmV(HP 8591E)
分辨率：0.1dB 绝对精度：±1.0dB(HP 8591E) ±0.75dB(HP 8593E，HP 8594E，HP 8595E，HP 8596E)

微调
范围：10dB(HP 8591E)； 9dB(HP 8593E，HP 8594E，HP 8595E，HP 8596E)
精度：±0.75dB(HP 8591E)； ±0.5dB(HP 8593E，HP 8594E，HP 8595E，HP 8596E)
输出平坦度：±1.75dB(HP 8591E)； ±2.0dB,＞10MHz(HP 8593E,HP 8594E,HP 8595E, HP 8596E)

寄生输出
谐波寄生信号：0dBm+42.8dBmV输出，＜-25dBc(HP 8591E)； -1dBm输出，＜-25dBc(HP 8593E，HP 8594E， HP 8595E，HP 8596E)
非谐波寄生信号：＜-30dBc(HP 8591E)；≤-27dBc，300kHz~ 2.0GHz，≤-23dBc，2.0GHz~2.9GHz(HP 8593E， HP 8594E，HP 8595E，HP 8596E)
动态范围(典型值，最大输出电平——触发器馈通)
选件010：106dB(HP 8591E)，106dB(HP 8594E，＞400kHz)， 109dB(HP 8595E，HP 8596E，＞400kHz)； 111dB(HP 8593E，＞400kHz)
选件011：100dB

功率扫描
范围
选件010：-75dBm~0dBm(HP 8591E)， -66dBm~-1dBm，以8dB增大(HP 8593E，HP 8594E， HP 8595E，HP 8596E)
选件011：-32.2~+42.8dBmV(HP 8591E)
分辨率：0.1dB

订货信息
8591E 频谱分析仪，9kHz~1.8GHz
8594E 频谱分析仪，9kHz~2.9GHz
8595E 频谱分析仪，9kHz~6.5GHz
8596E 频谱分析仪，9kHz~12.8GHz
8593E 频谱分析仪，9kHz~22GHz

选件
Opt 001 75Ω输入(只适用于HP 8591E)
Opt 004 精密基准频率
Opt 009 本振和扫描+调谐
Opt 010 跟踪发生器(100kHz~1.8GHz，只适用 于HP 8591E)
Opt 010 跟踪发生器(9kHz~2.9GHz)
Opt 011 跟踪发生器(75Ω，只适用于HP 8591E)
Opt 012 DECT接收机测试用信号源
Opt 026 26.5GHz频率扩展、APC-3.5mm连接器 (只适用于8593E)
Opt 027 26.5GHz频率扩展、N型连接器(只适用 于8593E)

附件
10833A GPIB电缆(1m)
24542U RS-232电缆3m(9针(阴)-9针(阴))  只用于Opt 043(用于RS-232 9针把PC机接到分析仪上)
24542G RS-232电缆3m(25针(阳)-9针(阴)) 只用于Opt 043(用于RS-232 25针把PC或打印机接到分析仪 上)
C2932A RS-232电缆3m(9针(阳)-9针(阴))  只用于Opt 043(用于将串行9针激光打印机4P/4Plus接到分析 仪上)
C2950A HP IEEE-1248-B并行电缆(2m
