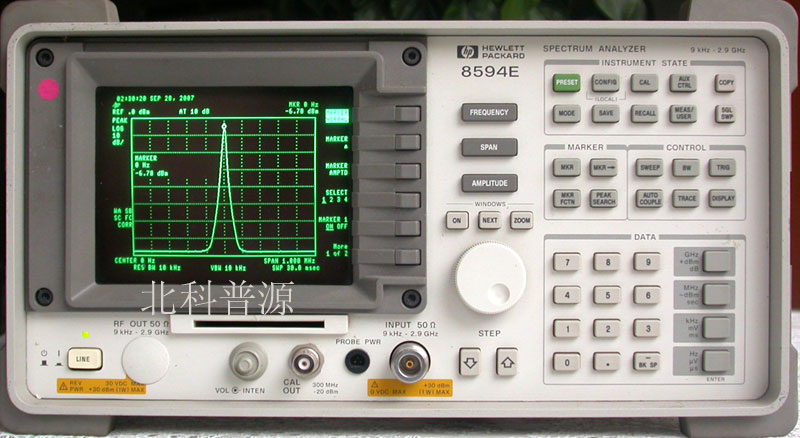

供应HP8594E
HP8591E、8593E、8594E、8595E和8596E频谱分析仪
电路卡选件包括：
●30、100、200EMI和300Hz的窄分辨带宽
●定时选通频谱分析
●“Analog+”显示和快速时域扫描
●调幅/调频解调器
●电视接收机/视频测试仪
●准峰值检波器
●噪声系数测量
●用于CT2-CAI和DECT的解调器
●用于GSM900、DCS-1800、PCS-1900、NADC-TDMA、PHS、CDMA和PDC无线通信制式的数字解调器和(或)数字信号处理。可以为HP8591E提供内置的1.8GHz跟踪发生器（可更新），并为HP8593E、8594E、8595E和8596E提供2.9GHz跟踪发生器。
HP85902猝发载波触发器可以对数字无线通信测量提供TTL参照时序。 技术指标
除非另有说明，下述技术指标均适用于上述几种型号的分析仪
频率
频率范围 HP 8591E 50Ω：9kHz~1.8GHz 75Ω：1MHz~1.8GHz HP 8594E：9kHz~2.9GHz(直流耦合)，100kHz~2.9GHz (交流耦合) HP 8595E：9 kHz~6.5GHz(直流耦合)，100kHz~6.5GHz(交流耦合)
频率基准
老化率：±2×10-6/年，±1×10-7/年(选件004)
温度稳定性：±5×10-6，±1×10-8(选件004)
初始精度：±0.5×10-6，±2.2×10-8(选件004)
频率读出精度(起始处、终止处、中心处、频标处)： ±(频率读数×频率基准误差+间隔精度+间隔的1%+RBW的20%+100Hz×N)
频标计数精度
间隔≤10MHz×N：±(频标频率×频率基准误差+计数器分辨率+100Hz×N)
间隔＞10MHz×N：±(频标频率×频率基准误差+计数器分辨率+1kHz×N)
计数器分辨率
间隔≤10MHz×N：可在10Hz~100kHz之间选择
间隔＞10MHz×N：可在100Hz~100kHz之间选择
频率间隔
范围：0Hz(零扫频间隔)和
HP 8593E，HP 8594E，HP 8595E，HP 8596E：
1kHz RBW,1kHz VBW:≤(250×N)Hz pk-pk(100ms)
30Hz RBW,30Hz VBW:≤(30×N)Hz pk-pk(300ms)
系统相关的边带(与连续波信号的偏离＞30kHz):≤-65dBc+20logN 梳状发生器频率(HP 8593E，HP 8596E):100MHz基波频率; ±0.007%频度
幅度
幅度范围：显示的平均噪声电平~+30dBm
HP 8591E选件001：显示的平均噪声电平~+72dBmV
最大安全输入电平(输入衰减器≥10dB)
平均连续功率：+30dBm(1W)
HP 8591E 选件001：+72dBmV(0.2W)
峰值脉冲功率
HP 8591E：+30dBm(1W)
HP 8591E 选件001：+72dBmV(0.2W)
HP 8593E,HP 8594E,HP 8595E,HP 8596E:+50dBm(100W),在脉宽＜10μs,占空比＜1%和输入衰减≥30dB时
直流
HP 8591E:25Vdc
HP 8591E 选件001：100Vdc
HP 8593E：0Vdc HP 8594E，HP 8595E，HP 8596E：0V(直流耦合)：50V(交流耦合) 增益压缩(＞10MHz)：≤0.5dB(输入混频器上的总功率=-10dBm)
电源要求：
接通(1线)：195~250 Vrms，47~66Hz
功耗＜500VA；＜180W
待机(0线)：功耗＜7W 用户程序存储器(额定)：238KB非易失RAM
数据存储(额定)
内部：24条示迹或32个状态
外部：50条示迹，8个状态
存储卡：HP 85700A(32KB)，24条示迹或32个状态；
HP 85702A(128KB)，99条示迹或128个状态盒式磁带录象机(VCR)：由组合视频输出提供对显示的连续录象 尺寸(额定，不带把手、支架或防扩盖)： 325mm(宽)×163mm(高)×427mm(长)
重量：14.5kg(HP 8591E)； 16.4kg(HP 8593E，HP 8594E，HP 8595E，HP 8596E)
选件010和011内置跟踪发生器
选件010(50Ω)可用于HP 8590E系列频谱分析仪。选件011(75Ω)只可用于HP 8591E
频率范围
选件010：100kHz~1.8GHz(HP 8591E)； 9kHz~2.9kHz(HP 8593E，HP 8594E，HP 8595E，HP 8596E)
选件011：1MHz~1.8GHz(HP 8591E)
输出电平
范围
选件010：0~-70dBm(HP 8591E)；-1~-66dBm(HP 8593E，HP 8594E，
HP 8595E，HP 8596E)
选件011：+42.8~-27.2dBmV(HP 8591E)
分辨率：0.1dB 绝对精度：±1.0dB(HP 8591E) ±0.75dB(HP 8593E，HP 8594E，HP 8595E，HP 8596E)
微调
范围：10dB(HP 8591E)； 9dB(HP 8593E，HP 8594E，HP 8595E，HP 8596E)
精度：±0.75dB(HP 8591E)； ±0.5dB(HP 8593E，HP 8594E，HP 8595E，HP 8596E)
输出平坦度：±1.75dB(HP 8591E)； ±2.0dB,＞10MHz(HP 8593E,HP 8594E,HP 8595E, HP 8596E)
寄生输出
谐波寄生信号：0dBm+42.8dBmV输出，＜-25dBc(HP 8591E)； -1dBm输出，＜-25dBc(HP 8593E，HP 8594E， HP 8595E，HP 8596E)
非谐波寄生信号：＜-30dBc(HP 8591E)；≤-27dBc，300kHz~ 2.0GHz，≤-23dBc，2.0GHz~2.9GHz(HP 8593E， HP 8594E，HP 8595E，HP 8596E)
动态范围(典型值，最大输出电平——触发器馈通)
选件010：106dB(HP 8591E)，106dB(HP 8594E，＞400kHz)， 109dB(HP 8595E，HP 8596E，＞400kHz)； 111dB(HP 8593E，＞400kHz)
选件011：100dB
功率扫描
范围
选件010：-75dBm~0dBm(HP 8591E)， -66dBm~-1dBm，以8dB增大(HP 8593E，HP 8594E， HP 8595E，HP 8596E)
选件011：-32.2~+42.8dBmV(HP 8591E)
