利用743B,可实现灵活的校准方案,简便易用。
测量精度
|
|
直流电压
|
110.000 mV 0.025%+0.015%
1.10000 V 0.025%+0.005%
11.0000 V 0.025%+0.005%
110.000 V 0.05%+0.005%
300.00 V 0.05%+0.005%
|
交流电压
|
20至40Hz 2% + 10
40至500Hz 0.5% + 5
500至1kHz 2% + 10
1kHz至5kHz 10% + 20
量程:1.1000, 11.000, 110.00, 300V
|
直流电流
|
30.000 mA 0.01% + 0.015%
110.00 mA 0.01% + 0.015%
|
电阻
|
11.000 Ω 0.05% + 50 mΩ
110.00 Ω 0.05% + 50 mΩ
1.1000 kΩ 0.05% + 500 mΩ
11.000 kΩ 0.1% + 10 Ω
|
频率
|
1.00 至109.99 Hz 0.05 Hz
110.0 至1099.9 Hz 0.5Hz
1.100 至10.999 kHz 5 Hz
11.00 至50.00 kHz 50 Hz
|
压力
|
准确度:参考29款压力模块指标,常规指标:0.025% *量程
(详细的技术指标请参考选件和附件部分的压力模块部分)
可提供差分、表压、真空、压力、双压力和高压压力模块
|
注
|
(%读数+ %满度)
|
输出准确度
|
|
直流电压
|
110.000mV 0.01%+0.005%
1.10000V 0.01%+0.005%
15.0000V 0.01%+0.005%
|
直流电流
|
22.000mA (输出)0.01%+ 0.015%
22.000mA (模拟)0.02% + 0.03%
|
电阻
|
11.000 Ω 0.01% + 20 mΩ
110.00 Ω 0.01% + 40 mΩ
1.1000 kΩ 0.02% + 500 mΩ
11.000 kΩ 0.03% + 5Ω
|
频率
|
0.00 至10.99 Hz 0.01 Hz
11.00 至109.99 Hz 0.1 Hz
110.0 至1099.9 Hz 0.1 Hz
1100 至21999 Hz 2 Hz
22.000 至50.000 kHz 5 Hz
|
注
|
(%读数+ %满度)
|
RTD和热电偶
|
|
测量精确度:
|
10ΩCu (427):2°C
100ΩPt(3916):0.3°C
100ΩPt(3926):0.3°C
100ΩPt (385): 0.3°C
200ΩPt (385): 0.3°C
500ΩPt (385): 0.3°C
1000ΩPt(385):0.3°C
120ΩNi (672): 0.3°C
注:对于2线和3线测量,增加0.4°C
E: 0.3 °C
N: 0.5 °C
J: 0.3 °C
L: 0.3 °C
K: 0.3 °C
T: 0.3 °C
U: 0.3 °C
B: 0.9 °C
R: 1.0 °C
S: 0.9 °C
C: 0.6 °C
注:准确度指标为使用外部冷端时的准确度,使用内部结点时增加0.2°C
|
输出准确度:
|
10ΩCu (427): 1°C
100ΩPt(3916):0.1°C
100ΩPt(3926):0.1°C
100ΩPt (385): 0.1°C
200ΩPt (385): 0.1°C
500ΩPt (385): 0.1°C
1000ΩPt(385):0.1°C
120ΩNi (672): 0.1°C
注:对于2 线和3 线模拟方式,增加0.4°C
E: 0.2 °C
N: 0.3 °C
J: 0.2 °C
L: 0.2 °C
K: 0.3 °C
T: 0.3 °C
U: 0.3 °C
B: 0.8 °C
R: 0.9 °C
S: 0.9 °C
C: 0.6 °C
注:准确度指标为使用外部冷端时的准确度,使用内部结点时增加0.2°C
|
数据记录功能
|
测量功能:电压、电流、电阻、频率、温度
读数速率:1、2、5、10、20、30 或60读数/分钟
zui大记录长度:8000 个读数(在30 或60读数/分钟的读数速率下为7980个)
|
斜波信号
|
输出功能:电压、电流、电阻、频率、温度
速率:4步/秒
触发检测:通断或电压(在输出电流时不可用通断检测功能)
|
回路电源
|
电压:可选,24V或28V
准确度:5%
zui大电流:22 mA,短路保护
zui大输入电压:30V DC
|
阶跃信号
|
输出功能:电压、电流、电阻、频率、温度
手动步进:步长可调,利用箭头键进行调节
自动步进:完全可编程:函数、启动延迟、步进值、每步持续时和重复
|
机构认证
|
CAN/CSA C22.2 010.1-92, ASNI/ISA S82.01-1994, UL3111, 和EN610-1:1993
|
尺寸
|
130 x 236 x 61 mm
|
重量
|
1.4KG
|
电池
|
镍镉(NiCd)电池: 7.2V, 1.7 Ah
|
电池寿命
|
8小时,典型值
|

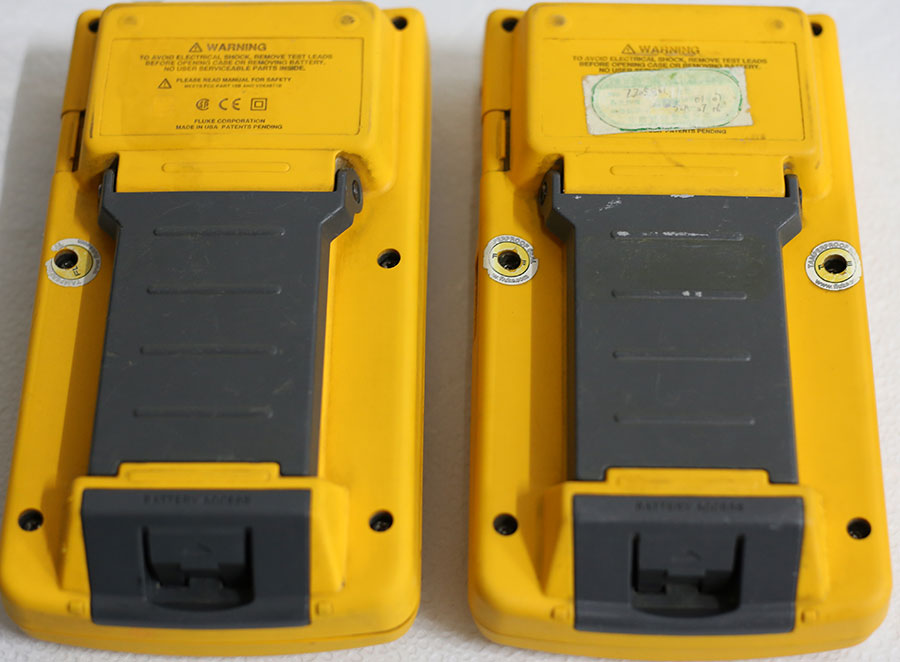

电池的更换
|
通过扣合式电池仓盖,不用打开校准器,无需工具
|

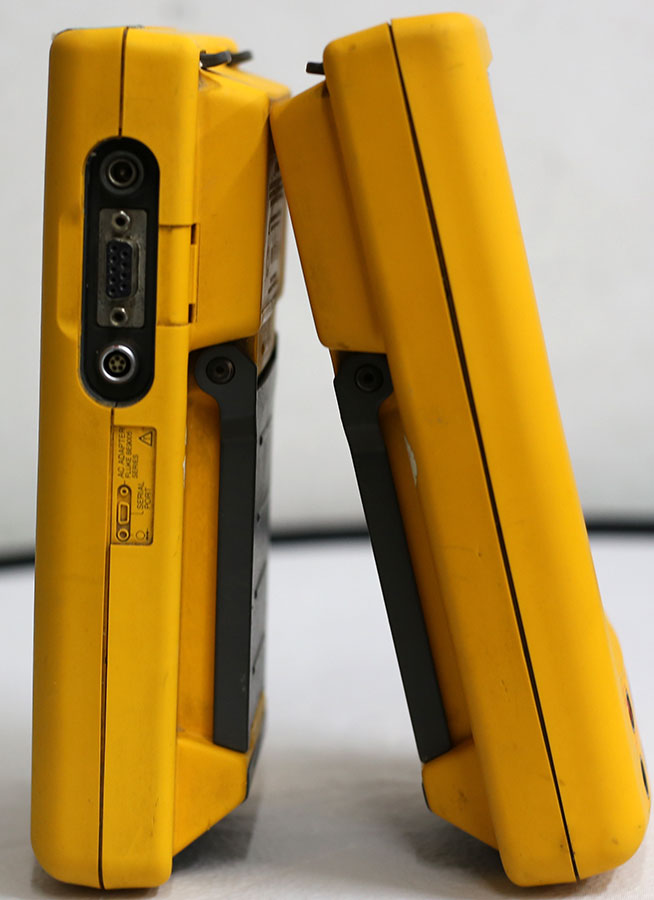

侧面连接端口
|
压力模块接口
RS-232 通讯口,可连接PC接口电缆
交直流整流器接口
|
数据记录功能
|
1周的校准结果
|
90天技术指标
|
743B的标准技术指标间隔为1和2年
典型的90天测量和输出准确度指标可按如下方法估算
一年"% 读数" 或"%输出" 技术指标除以2
基本技术指标,可以表示为"%满度"或
"字"或"ohms"为常量
|
Fluke 743B标配
|
认证过程校准器包括:
BC7217电池充电器
BP7217电池组
DPC/TRACK演示版软件
说明书
NIST可溯源校准报告和数据
一套TP20测试探头
串口电缆
两套AC20测试夹
两套TL24工业测试线
|
