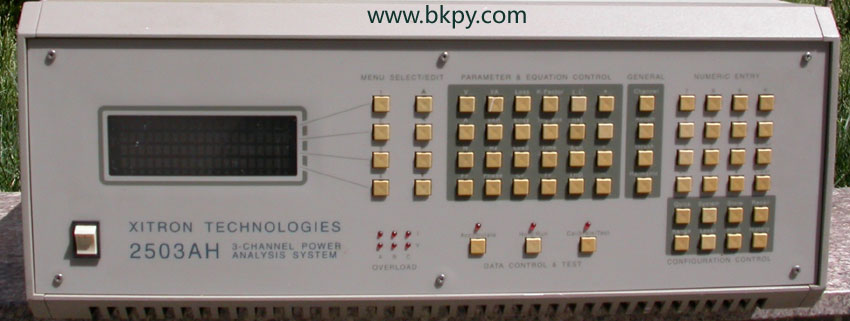

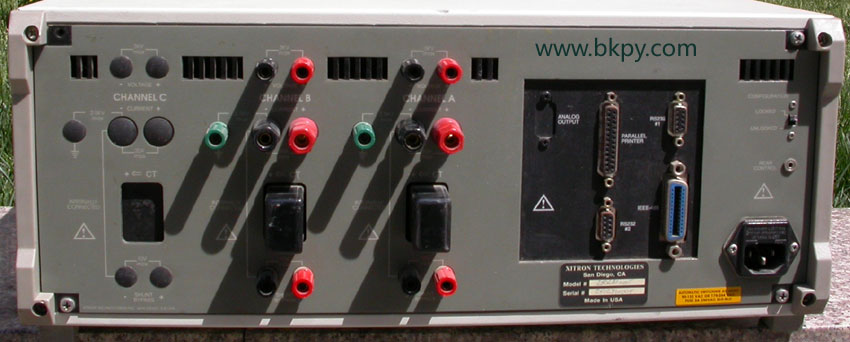

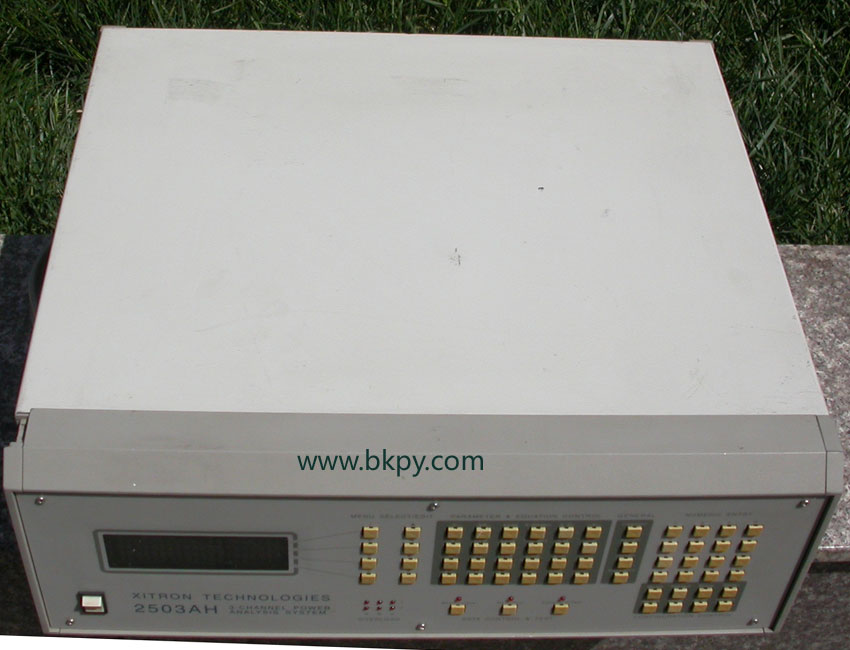

高性能功率分析仪系统2503AH
具18位 500kHz取样速度提供0.05%基本准确度
各通道超高速FFT分析于10ms产生测量
3000Vp-p 150Ap-p内分流器与霍尔效应CT's*
已配置程序提供镇流器电动机电源供应器与设备测试
谐波测试结果符合IEC-1000-3规格与选件内置式闪烁分析
美国思创XITRON
高性能功率分析仪系统2503AH
具18位, 500kHz取样速度,提供0.05%基本准确度
各通道超高速FFT分析于10ms产生测量
3000Vp-p, 150Ap-p内分流器与霍尔效应CT's*
已配置程序提供镇流器,电动机,电源供应器与设备测试
谐波测试结果符合IEC-1000-3规格,与选件内置式闪烁分析
2503AH系列为照明,功率转换及设备测试与开发等应用,提供最先进的功率分析能力,各分析仪均能在最高精度下测量功率、电压、电流与高至500kHz的频率,测量参数包括电压、电流、瓦特、功率因素、峰值因素、K因素、第三次谐波失真、谐波、相位、VA、VAR、W. Hr、Triplens、阻抗、开机启动电流均峰值、效率损耗等.
Xitron功率分析仪器已为多项工业的生产测试制订一套实际的标准.独立通道控制及高速测量均使2503成为三相功率分析中的首选仪器.
2503AH-1CH / 2CH为电源供应器与设备测试等单相应用范围提供低成本,高性能的测试方案,单独IEC-1000-3测试亦为Xitron独有的特点.
电动机测试
2503AH提供多项即时测量,如单相,双相与三相功率,开机启动电流,功率因素,谐波及极限测试, 高速取样与FFT技术能为高达500KHz的频率提供极佳的测试结果,此项技术尤其适用于可变速磁盘机,输入电压可高达3000V峰值,而内置式霍尔效应CT可支援大至40ARMS,同步取样模拟输入通道容许直接效率测试,用户可自设多至50项参数显示从而提供简易的生产设定,另亦可存取多个测试配置,及通过RS-232或IEEE-488介面进行电脑遥控作业.
照明应用
Xitron仪器已为电子镇流器测试制订速度与准确度的新标准,高速FFT处理器能将镇流器测试时间缩减可高达75%,测试参数包括效率,功率因素,失真及个别的谐波内容, 2503AH系列可完全支援IEC-555符合测试,亦为先进的测试实验室,测试系统制造商及全球三大照明产品制造商所广泛采用.
不间断电源供应器/电源供应器测试
2503AH系列能提供应器测试,测量效率,功率因素,失真,谐波,频谱内容与开机启动电流,较市场上其它功率分析仪能更快采集测试结果,及较高的准确度3000V与500A峰值负载能力可保护仪器免于测试期间所产生的瞬变所损害.
设备测试
测试功率损耗,峰值负载与功率因素,使用已存的设定迅速地进行生产测试,及以用户自定格式将测试结果打印于任何一部的打印机,以统计式过程控制为本的品质程序,用户可采用便宜的个人电脑控制器实行自动化测试,测试系统将收集所需的统计数据.
应用特殊配置
2503AH功率分析仪为电子镇流器测试,数项三相设定及电动机测试预设所需的程序配置,用户可将2503AH设定为三部独立的分析仪,或一部最先进的三相分析仪,在电子镇流器测试中,当一通道被设定作测量线输入数据时,另两通道则测量高频信号,此可直接得出效率测量,为确保最大弹性,用户可储存多至65,000个应用特殊配置于仪器内,高准确度校准确度校准附总低于0.05%误差亦适用于大部份工作需求,如瓦特表测试.
谐波与频谱分析
就信号分析能力而言, 2503AH系列的最大特点是速度和精度,各通道均独立同步及拥有两片数字信号处理器芯片,当一芯片执行全部同步与取样运算时,另一芯片则为已取样的电流与电压信号以真实18位解析度进行速传立叶变换,电流与电压具分离但完全同步的A/D波形捕捉部份.在每通道双数字信号处理器结构中,结果形成超快速谐波分析,谐波分析可于至10毫秒产生,或可综合测量超过一天,用户可设定任何测量区间,执行谐波同步平均,及进行全频谱分析从而探测非谐波信号内容,系统的主微处理器控制全部显示、数据储存与I / 0功能,故使各通道可于最高的速度下进行分析.
IEC1000-3符合测试
高解析度与快速处理使Xitron功率分析仪能进行完整的IEC1000-3测试,用户可选取简单的合格/不合格显示,或根据IEC-3-2标准记录全部谐波的个别内容. 2503AH符合IEC1000-3的各项要求细则,包括最大0.15峰值跨越仪器的电压降和波动谐波测量的没有间隙/重叠16周期规定. IEC1000-3-3闪烁分析具有强大的功能,当测试进行时,可显示Ut、Pst、Plt、dt、dmax等系统结构使Xitron功率分析仪能进行遂个半周期测量及拉普拉斯变换.
数据显示与介面弹性
2503AH系列容许用户设定所需的显示及复印范围,用户可自设个别的范围,在显示上下卷页,或将该范围打印至标准的PC兼容打印机,其它复印选择包括谐波和其本参数.经由IEEE-488或RS-232埠可提供简易的电脑控制,由于所有通道均进行固有的处理及由主处理器管理I / 0,功率分析仪遂能提供非平行式的介面速度, 12个模拟和16个数字输出可被设作追踪与警报特殊参数范围.
输入范围
用户可自选固定或自动理
电压: 15-30-60-150-300-600-1200V均方根值
电流:
分流器: 0.05-0.1-0.2-0.5-1-2-5-10-20A均方根值*Int. CT: 7.5-15-30-60A均方根值
旁路: 12.5-25-50-125-250-500mV均方根值/ 1.25-2.5-5V均方根值
所有范围可容许高至2.5倍范围峰值
解析度
较佳于范围的0.05%
电压与电流准确度
直流仗伏特: 0.05% ±0.15%范围±50mV
直流安培: 0.05% ±0.15%范围±200μA
交流伏特/安培:
0.00Hz - 10KHz 0.05%
10KHz - 20KHz 0.10%
20KHz - 50KHz 0.33%
50KHz - 100KHz 0.55%
100KHz - 200KHz 1.00%
200KHz - 500KHz 2.35%
电压:加范围的0.05% +20mV
内分流:加范围的0.05% +100 μA
分流旁路:加范围的0.05% +10μV
最小输入:大于范围的10% ( 1%如滤波器是ON )
高准确度选件:读数的0.05%如频率是介乎40Hz - 400Hz及输入大于范围的25%
稳定时间
0.0015毫秒(低通滤波器失效)
低通滤波器
用户自定5Hz - 250KHz,或失效
滤波器幅度准确度
加0.01%KHz于信号频率> 5KHz滤波器抑制> 40dB于3倍所选滤波器频率电流与电压准确度规格应用于输入信号小于0.05倍所选滤波器
频率谐波与频谱分析
频宽: 0.001Hz - 170KHz
最大谐波: 2047
最大快速传立叶变换尺寸: 4096点复杂快速传立叶变换典型第三次谐波失真,谐波与相位准确度于电源频率
50Hz / 60Hz:
第三次谐波失真准确度: ±0.3%
谐波准确度:范围的0.03%
相位准确度: 0.1°于频率小于5KHz,线性增至5°于170KHz完全符合IEC-3-2谐波分析
霍尔效应CT*准确度
直流安培: 0.15% ±范围的0.15% ±25mA
交流安培:
0.1Hz - 10KHz 0.25%
10KHz - 20KHz 0.65%
20KHz - 50KHz 2.25%
50KHz - 100KHz 4.25%
交流:加范围的0.05% ±10mA
峰值因素
较佳于2.5在全标度输入,线性增至250:1于全标度的1%, 100A峰值的最大输入, 3000峰值
电压保护
最高至3000V峰值,最大转换2500V / μ sec
电流保护
最大500A峰值当通过霍尔效应CT*
最大15V峰值当使用分流器旁路输入
最大50A峰值当使用内分流器
隔离
输入皆被隔离及接地于电压至3000V峰值
外CT与PT能力
比例: 0.000001 - 1000000至1,于A/V, A/A,或V/V
频率测量
500μHz - 500KHz,读数的0.01%
测量周期
用户自定由1毫秒-27.8小时
功率因素准确度
约0.001于频率10KHz ( 5KHz当使用滤波器),线性增至0.01于200KHz ( 20KHz当使用滤波器)
瓦特, VA与VAR准确度
V* Amp或Amp *V误差之最大值将得出或瓦特, VA与VAR任一误差
累积准确度
WHr、VAHr、Ahr至9999.9GWHr / GVAHr
时间准确度: 0.01% +10毫秒开始/停止错误
模拟/数字输出( AIO)选件
最多至12个模拟输出,与用户自定参数偏移与间成正比模拟输出电平/解析度: 5V / 5mA于16位
准确度: 0.1% ±2mV
数字范围输出:请与Xitron Technologies联系
IEC1000-3-3闪烁分析选件
完全符合IEC868与IEC1000-3-3的没有间隙/重叠半周期分析需求.
规 格 |
|
电源输入 |
105 - 130V或210 - 260V均方根值自动选择, 50 / 60Hz于最大150VA |
尺寸 |
17.71"宽x7 "高x 14 "深 |
重量 |
24磅,装船重量35磅 |
操作范围 |
0 °C -50 °C, <85%相对湿度于40 °C非凝结性 |
储存范围 |
-30 °C -65 °C, <95%相对湿度于40 °C非疑结性 |
配置 |
工作台或选件19 "机架 |
数字介面(标准) |
|
IEEE488 ( 1 ) |
全话/听能力 |
RS - 232 ( 2 ) |
各埠均可作遥控或打印机输出 |
RS - 232 ( 2 )波特率 |
1200 - 38,400 |
RS - 232 ( 2 )流程控制 |
RTS / CTS信号交换 |
平行 |
标准Centronics ( IBM-PC兼容) |
订购资料 |
|
250AH-1CH |
单通道分析仪 |
2503AH-2CH |
双通道分析仪 |
2503AH-3CH |
三通道分析仪 |
2503AHF-1CH |
单通道分析仪附闪烁选件 |
2503AHF-2CH |
双通道分析仪附闪烁选件 |
2503HAF-3CH |
三通道分析仪附闪烁选件 |
HA |
高准确度校准, 40-400Hz, 0.05%所有参数 |
A I O |
12个模拟输出, 16个数输出 |
* HE 1CH |
单通道分析仪附内霍尔效应 |
* HE 2CH |
双通道分析仪附内霍尔效应 |
* HE 3CH |
三通道分析仪附内霍尔效应 |
RE |
19 "机架配接组件 |
